在工业自动化中，实现不同品牌、不同型号设备之间的通讯是确保生产流程顺畅、高效运行的关键。本文详细介绍了安川mp3300运动控制器与西门子1200系列plc进行modbustcp通讯的具体方法。

一．软硬件需求
1.一台安川mp3300 cpu301，其ip地址是192.168.10.131。
2.一台西门子1200系列plc (型号不限，但最好固件版本高一点的)，这里使用的是 1215dcdcdc/v4.4版本的，ip地址是192.168.10.100；端口号是502。
3.电脑安装tia(博途v16)软件。
4.电脑安装mpe720软件。
5.通讯网线2条及交换机1台。

二．组态配置
满足上述条件后方可开始组态编程工作。
这里先组态1200plc作为服务器来使用：

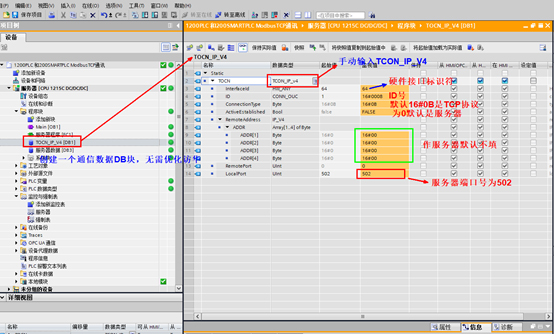

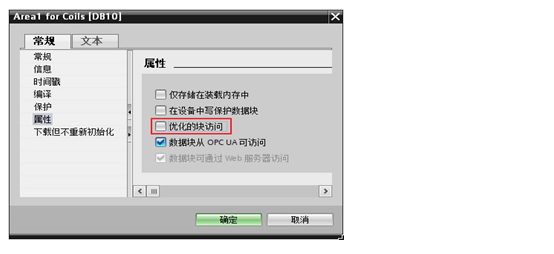

1.添加一个通讯db数据块，手动输入数据类型“tcon_ip_v4”。

添加通讯数据db块

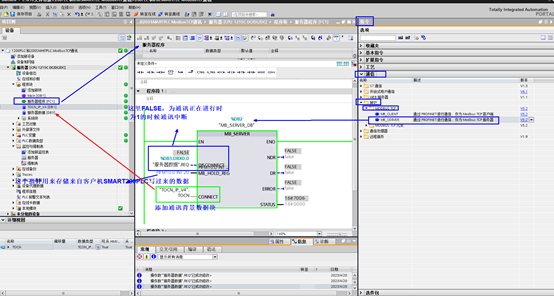

2.在程序段调用服务器驱动指令。

添加服务器接收指令。

3.以上完成对服务器(1200plc)的组态及通讯程序指令块调用等，下面开始mp3300组态编程。

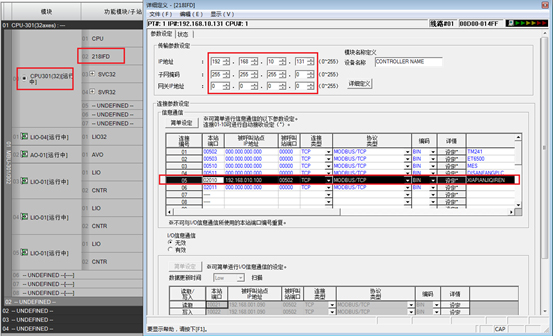

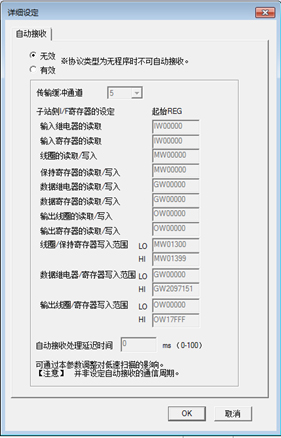

点击“设定”，自动接收选择“无效”。

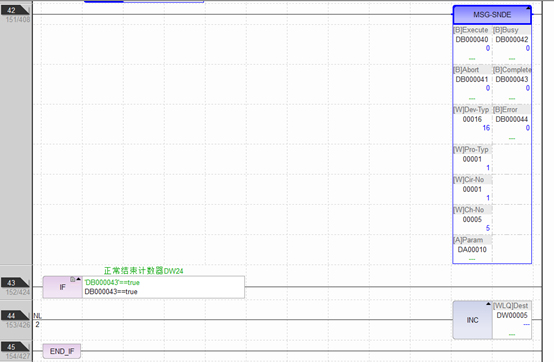

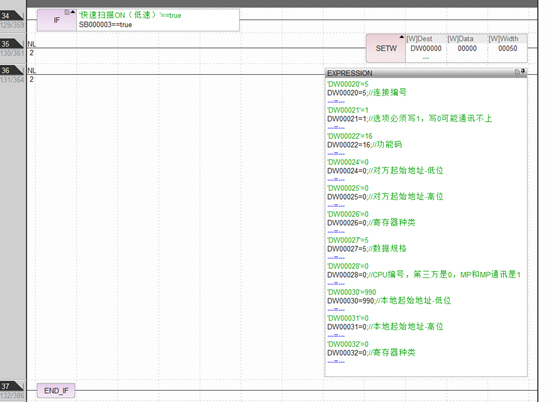

写msg-snde函数。

注意：dw24写的s7-1200的起始地址不是40001，而是0。

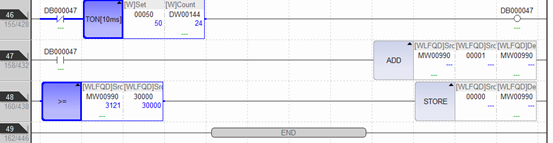

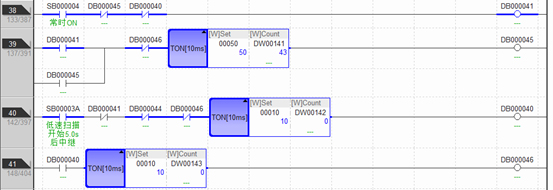

心跳。

反馈。

三．监控寄存器数值

完成以上工作就可以分别给寄存器写入数值，实现安川mp3300运动控制器与西门子1200系列plc通讯。

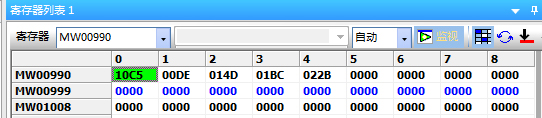

mp3300中寄存器数据监控。

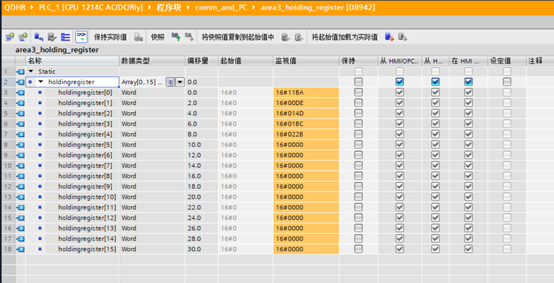

s7-1200中寄存器数据监控。
